- 產品型號：52224387
- 頻率：12.0MHZ~40.0MHZ

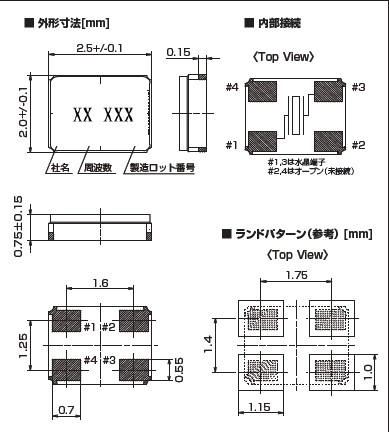

- 尺寸：2.5*2.0mm
- 產品介紹：2520尺寸,厚度0.75mm,小型"1ZCA12000BA0A",薄型,輕量SMD晶體諧振器耐熱性卓越,高精度,高可靠性,支持從12?64MHz的低頻率開始的廣泛頻率,無需防濕包裝管理Moisture...
-

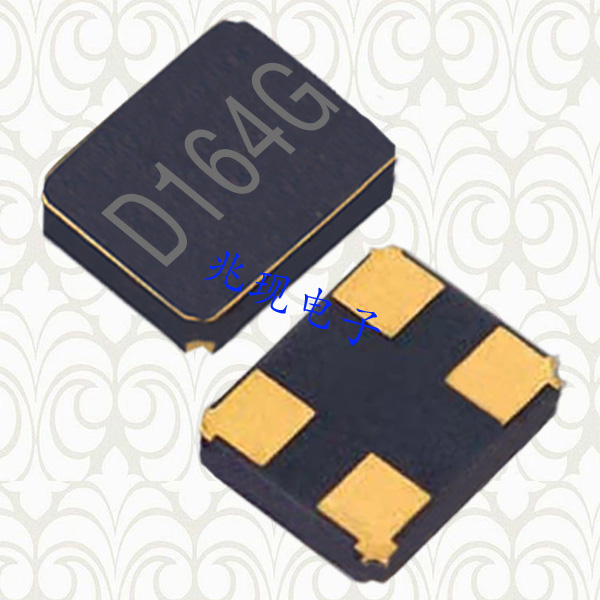

大真空晶振DSX221G,貼片晶振,多媒體設備晶振,1ZCA12000BA0A
KDS.jpg)
大真空晶振DSX221G,貼片晶振,多媒體設備晶振,2520尺寸,厚度0.75mm,小型,薄型,輕量SMD晶振耐熱性卓越,高精度,高可靠性,支持從12?64MHz的低頻率開始的廣泛頻率,無需防濕包裝管理MoistureSensitivityLevel:LEVEL1(IPC/JEDEC J-STD-033),依據AEC-Q200,廣泛應用于Bluetooth,無線局域網,GPS/GNSS等車載,無線無鑰匙進入系統,安全裝置,"1ZCA12000BA0A"多媒體設備等.超小型,薄型,質地輕的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準.
.jpg)
| 規格 | DSX221G | ||||
| DSX220G | |||||
| 頻率范圍 | 12~13Mhz | 13~16Mhz | 16~20Mhz | 20~27Mhz | 27~40Mhz |
| 諧振次數 | Fundamental | ||||
| 負載電容 | Series, 8pF, 10pF, 12pF | ||||
| 激勵功率 | 10μW（200μW Max.） | ||||
| 頻率公差 | ±30×10-6,±50×10-6,±100×10-6（at25℃） | ||||
| 串聯電阻 | 300Ω max | 200Ω max | 150Ω max | 120Ω max | 100Ω max |
| 頻率溫度特性 | ±50×10-6,/-40~+85℃（Ref. to 25℃） | ||||
| ±100×10-6,/-40~+125℃（Ref. to 25℃） | |||||
| ±200×10-6,/-40~+150℃（Ref. to 25℃） | |||||
| 保存溫度范圍 | -40~+150℃ | ||||
| 信賴式樣 | AEC-Q200-REV.C | ||||
| 封裝 | 3000pcs./reel （Φ180） | ||||
.jpg)
大真空晶振以音叉型石英晶體諧振器系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的電子產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.小型,薄型化石英晶振是對應陶瓷諧振器（偏差大）和"1ZCA12000BA0A"通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品、播放器、數碼相機、筆記本電腦、移動電話等用途.產品符合無鉛焊接的回流焊曲線特性.
.jpg)
.png)
在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間."1ZCA12000BA0A" 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(圖十).境保護方針.jpg)
日本株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續."1ZCA12000BA0A"晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾.努力減少有害物質的妥
