- 產品型號：97012733
- 頻率：4.0MHZ~64.0MHZ

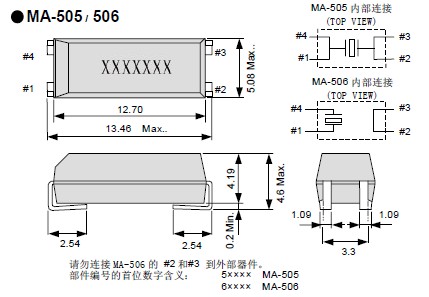

- 尺寸：13.46*5.08mm
- 產品介紹：表面貼片型石英晶振,石英晶體諧振器,體積小,“MA-506 40.0000M-C0:ROHS”焊接可采用自動貼片系統,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,本身可發揮優良的電...
-

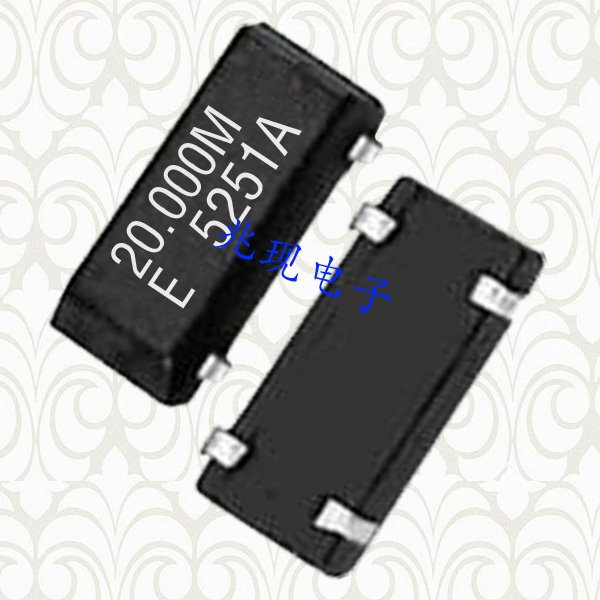

愛普生MA-506晶振,鍍錫晶體,石英晶體諧振器,MA-506 40.0000M-C0:ROHS
愛普生.jpg)
愛普生MA-506晶振,鍍錫晶體,石英晶體諧振器,貼片晶振,“MA-506 40.0000M-C0:ROHS”表面貼片型石英晶振,石英晶體諧振器,體積小,焊接可采用自動貼片系統,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,本身可發揮優良的電氣特性,適用于移動通信終端的基準時鐘等移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 符號 | 規格說明 | 備注 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 4.000MHz ～ 29.999MHz | 基頻 *1 |
| 30.000MHz ～ 64.000MHz | 三次諧波 *2 | ||
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -20°C ～ +70°C | 請聯系我們以便獲取關于-40°C ～ +85°C范圍可用性的相關信息。 |
| 激勵功率 | DL | 10μW ～ 100μW | |
| 頻率公差（標準） | f_tol | ±50 × 10-6 | +25°C |
|
頻率溫度特征 （標準） |
f_tem | 低于5.5MHz : ±50 × 10-6 |
-20°C ～ +70°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。 |
| 超出5.5MHz : ±30 × 10-6 | |||
| 負載電容 | CL | 基頻:10pF ～ ∞ | 可指定。 |
| 泛音:5pF ～ ∞ | |||
| 串聯電阻（ESR） | R1 | 如下表所示 |
-20°C ～ +70°C, DL=100μW |
| 分路電容 | C0 | 5 pF Max. | |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
愛普生1.jpg)
愛普生旨在給世界帶來積極的改變通過創新四個方面.“MA-506 40.0000M-C0:ROHS”實現技術上的創新、和視覺創新革新的視覺溝通.我們將努力實現這套創新產品,為穿著者提供樂趣和地位,與機器人和機器人技術創新支持人們在各種各樣的情況下.通過實現這些目標,我們將免費幫助人們從重復性的體力勞動和不必要的浪費時間和精力,提高人的創造力,創造一個可持續發展和小康社會人們享受安全、健康的生活方式.
.jpg)
“MA-506 40.0000M-C0:ROHS”等效串聯阻抗:當石英晶體串聯振蕩在fs時, C1及L1是相反相位而互相抵消, 整個共振子的動態支臂(motional arm) 的導納(admittance)是接近最小阻抗值R1. 這時候整個石英晶體共振子的表現僅是一個電阻性的組件. 電阻值R1是整個組件的機械性能量損耗. 其中包含了石英材料, 接著材料及封裝材料上所有的能量損耗.
境保護方針.jpg)
“MA-506 40.0000M-C0:ROHS”愛普生在諏訪元成立于1942年,位于日本長野縣的豐富的自然環境.與社區和諧共存的經營一直是公司的基石,甚至我們的業務在全球范圍內,擴大我們的文化尊重環境從來沒有動搖過.我們演示了這1988年,當愛普生成為世界上第一個公司宣布,它將消除臭氧消耗氯氟化碳的操作.我們演示了一遍,分享我們的專業技術積累的旗幟下“合作競爭.“我們將維持一個高水平的環保行動,因為如上所述的管理哲學,愛普生公司目標是成為一個進步,全世界信任,因為我們對環境保護的承諾..jpg)
